固體流量計（沖板秤）

專用于各種粉狀物料連續稱重

系統性能:

計量誤差：±1 – 2 ％（帶預給料裝置）

控制精度：±1 – 2％（帶預給料裝置）

喂料能力：5 – 600  t／h

物料類型：粉體物料（生熟料粉、超細礦渣粉等）

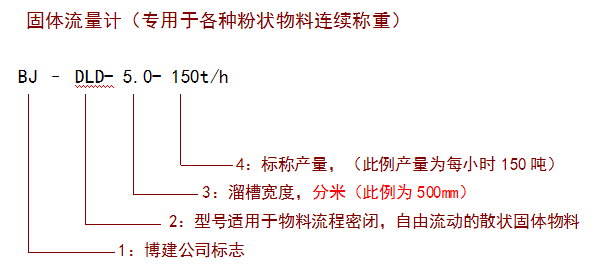

DLD固體流量計型號：

1. DLD-2.5   40-100Mз／h

2. DLD-5.0   60-260Mз／h

3. DLD-6.5   160-600Mз／h

   BJ-DLD型固體流量計是我公司在粉體流量控制應用方面的多年實踐經驗，研制開發出的實用新型、連續稱量給料設備，它適用于化工、建材、冶金、礦山等行業，對非粘性散粒狀或粉狀物料進行自動連續定量給料、動態計量或給料控制。在水泥廠中主要用于生料粉入窯計量喂料。BJ-DLD型固體流量計喂料系統配置有控制儀表，通過模擬量輸入口設置給料速度實施控制，也可以同上位機或過程管理系統(DCS)相連接，完成系統的自動控制。

工作原理：

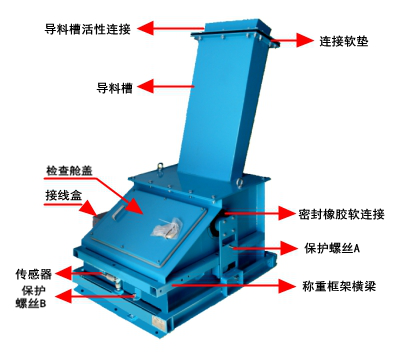

　 ·流量計由沖量流量變送器和沖量固體流量?jī)x兩部分組成。變送器由檢測板、水平位移機構、位移傳感器組成，流量?jī)x為一智能化儀表，具有多種功能。
　 ·變送器把物料流對檢測板的沖擊力分配成一個水平分力和一個垂直分力。垂直分力由變送器的機械結構吸收而消失，水平分力作用在沖板上，通過荷重傳感器把重量轉變?yōu)殡娦盘?hào)。

沖板流量計主要技術參數：
　 ·介質溫度：≤180℃ 　

  ·環境溫度：-40-- 60℃
　　·精度：±0.5--2%
　　·輸出電流：0/4--20mA,RL<500Ω
　　·輸出電壓：0/2--10V，RL>10kΩ
　　·繼電器輸出：max250V,2A DC30V、5A
　　·電源：220V.AC.50HZ 250W

·外框10mm鋼板

·外殼6mm鋼板

·內襯（10mm保溫層，泡沫橡膠）

·加速管斜管角度80度（6mm鋼板）

·減速板（6mm不銹鋼板）

·荷重傳感器HBM200

沖板流量計特點：

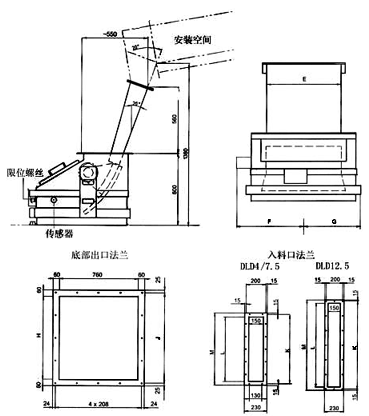

·空間小,安裝空間400＊1100mm，落差高度0.8--1.5m既可

·靜態重量即垂直力不影響儀表零點及精度，故不會生因沖板粘附物料而出現零點漂移 ，
·流量?jī)x對測量產生的非線性誤差具有修正能力
·流量計只有檢測板與物料直接接觸，滿量程時，最大位移量為2mm故儀表本身沒有易損件，維護量極小。
